Základní informace.

Model č.	5M
Typ	Načasování kladky
Osvědčení	SGS, Rohs
Ochranná známka	JBOSUN
Transportní balíček	Karton, dřevěné
Specifikace	SGS, Rohs
Původ	Shenzhen China
HS kód	84839000

Popis produktu

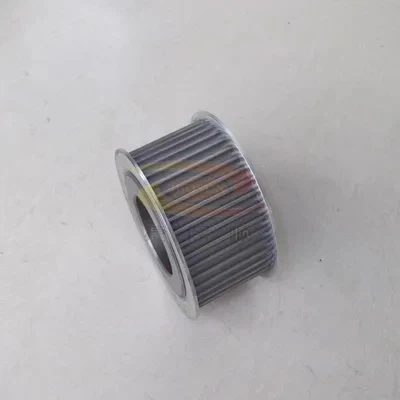

5m Timing Pulley je synchronní kladka navržená speciálně pro střední zatížení a přenos střední rychlosti.

Precision Transmission: Tolerance profilu zubů je řízena v rámci ± 0 008 mm (v souladu se standardy úrovně 5 ISO), což zajišťuje plynulé zapojení se synchronním pásem a snižuje vibrace a ztrátu energie.

Vysoká nákladová efektivita: Použití lehké slitiny hliníku nebo vysoce pevných inženýrských plastů k uspokojení potřeb malého a středně velkého vybavení, vyvažování a nákladů.

Adaptace na více scénářů: Podporuje standardní tvary zubů, jako jsou MXL, XL, L a nestandardní přizpůsobení, kompatibilní se synchronními typy pásů, jako je polyuretan (PU) a guma (NBR), vhodné pro středně rychlostní scénáře, jako jsou automatizované výrobní linky, logistické třídění, tiskové stromy atd. (S maximální rychlostí až 8000 RPM).

Načasování kladky
	Typ	Nominální šířka pásu	Šířka kladky	Krok/rozbočovač	Průměr příruby	Tloušťka příruby	Počet zubů (nebo jako plán)
T Typ	MXL	3,048 mm ~ 25,4 mm	4 mm ~ 27 mm	jako váš požadavek	jako standard	1. 0 mm ~ 3. 0 mm	15~200
	Xl	4,826 mm ~ 50,8 mm	6 mm ~ 52 mm			1. 0 mm ~ 3. 0 mm	10~200
	L	9,398mm ~ 76,2 mm	11 mm ~ 79 mm			1,5 mm ~ 3. 0 mm	10~200
	H	9,398mm ~ 101,6 mm	11 mm ~ 105 mm			1. 0 mm ~ 3. 0 mm	10~200
	Xh	19,05 mm ~ 127 mm	21 mm ~ 131 mm			1. 0 mm ~ 3. 0 mm	18~120
	Xxh	25,4 mm ~ 152,4 mm	29 mm ~ 158 mm			2. 0 mm ~ 3. 0 mm	18~120
	T2.5	3mm -30 mm	4mm -32 mm			1. 0 mm ~ 3. 0 mm	12~200
	T5	4 mm ~ 50 mm	5 mm -52 mm			1. 0 mm ~ 3. 0 mm	10~300
	T10	10 mm ~ 100 mm	11 mm ~ 102 mm			1,5 mm ~ 3. 0 mm	12~200
	T20	20 mm ~ 100 mm	22mm ~ 103 mm			1,5 mm ~ 3. 0 mm	18~120
	AT5	6 mm ~ 50 mm	7 mm ~ 52 mm			1. 0 mm ~ 3. 0 mm	14~300
	AT10	10 mm ~ 100 mm	11 mm ~ 102 mm			1,5 mm ~ 3. 0 mm	12~200
	AT20	20 mm ~ 100 mm	22mm ~ 103 mm			1,5 mm ~ 3. 0 mm	18~120
Typ oblouku	2M	3mm -30 mm	4 mm ~ 32 mm			1,5 mm ~ 3. 0 mm	15~200
	3M	3mm -30 mm	4 mm ~ 32 mm			1. 0 mm ~ 3. 0 mm	12~250
	5M	10 mm ~ 50 mm	11 mm ~ 52 mm			1. 0 mm ~ 3. 0 mm	14~300
	8M	10 mm ~ 85 mm	12mm -87 mm			1. 0 mm ~ 3. 0 mm	16~200
	14M	20 mm ~ 115 mm	22mm -119 mm			1,5 mm ~ 3. 0 mm	18~200
	S2M	3mm -30 mm	4 mm ~ 32 mm			1. 0 mm ~ 3. 0 mm	15~200
	S3M	3mm -30 mm	4 mm ~ 32 mm			1. 0 mm ~ 3. 0 mm	12~250
	S5M	10 mm ~ 50 mm	11 mm ~ 52 mm			1. 0 mm ~ 3. 0 mm	14~300
	S8M	10 mm ~ 85 mm	12mm -87 mm			1,5 mm ~ 3. 0 mm	16~200
	2gt	3mm -30 mm	4 mm ~ 32 mm			1. 0 mm ~ 3. 0 mm	15~200
	3gt	3mm -30 mm	4 mm ~ 32 mm			1. 0 mm ~ 3. 0 mm	12~250
	5gt	10 mm ~ 50 mm	11 mm ~ 52 mm			1. 0 mm ~ 3. 0 mm	14~300
	8mgt	10 mm ~ 85 mm	12 mm ~ 87 mm			1. 0 mm ~ 3. 0 mm	10~200

Suroviny a jejich aplikace

Hlavní materiál
Hliníková slitina (například 6061- t6):
Účel: Lehký design (s hustotou až 2,7 g/cm ³), vhodné pro zařízení citlivé na hmotnost, jako je 3C elektronika a lékařské nástroje.
Výkon: eloxovací léčba zvyšuje odolnost proti opotřebení, vynikající odolnost proti korozi, vhodná pro obecné průmyslové prostředí.

Nerezová ocel (jako je SUS304):
Použití: Scénáře odolnosti proti korozi (zpracování potravin, chemická zařízení), podpora prostředí s vysokou teplotou (teplotní odolnost do 150 stupňů).
Výkon: Ošetření povrchového niklu nebo tvrzeného povlaku zvyšuje rezistenci na rzi a opotřebení.

Inženýrské plasty (například nylon pa 66+ gf30):
Aplikace: Ve scénářích, kde jsou zapotřebí lehké a vysoké požadavky na izolaci (jako jsou polovodičové vybavení a laboratorní nástroje).
Výkon: Po vyztužení ze skleněných vláken dosáhne pevnost v tahu 140MPA a je odolná vůči chemické korozi, ale musí se vyhnout dlouhodobému vysokoteplotnímu prostředí.

Proces úpravy povrchu
Eloxování (slitina hliníku): tloušťka 5-20 μm, zlepšuje povrchovou tvrdost (HV větší nebo rovná 150) a odolnost proti opotřebení, vhodné pro konvenční průmyslové prostředí.
Položení niklu/zinku (nerezová ocel): Zvyšuje schopnost prevence rzi, vhodné pro vlhké nebo solné prostředí (jako jsou lodě, venkovní stroje).
Teflonový povlak (inženýrský plast): Snižuje koeficient tření, minimalizuje opotřebení pásu a je vhodný pro vysokorychlostní a nízko-šumovnou scénáře.

Konstrukce struktury jádra
Optimalizace štěrbin zubů: Přijetí profilu involučního profilu zubů a design zaoblené špičky zubů, aby se snížila koncentrace napětí a prodloužila životnost synchronních pásů.
Tloušťka stěny kola: Optimalizovaná podle požadavků na zatížení je tloušťka stěny středních zatížení větší nebo rovná 5 mm a tuhost ohybu se zvýší o 20%.

Rozšířené funkční komponenty
Rozhraní příruby: Volitelné slitiny hliníku nebo inženýrství jsou k dispozici pro splnění různých požadavků na instalaci (jako jsou rozšiřující rukávy a klávesy).
Drážka rozptylu tepla: Verze z hliníkové slitiny integruje design duté drážky, aby se zlepšila účinnost rozptylu tepla a podporovala nepřetržitý provoz.
